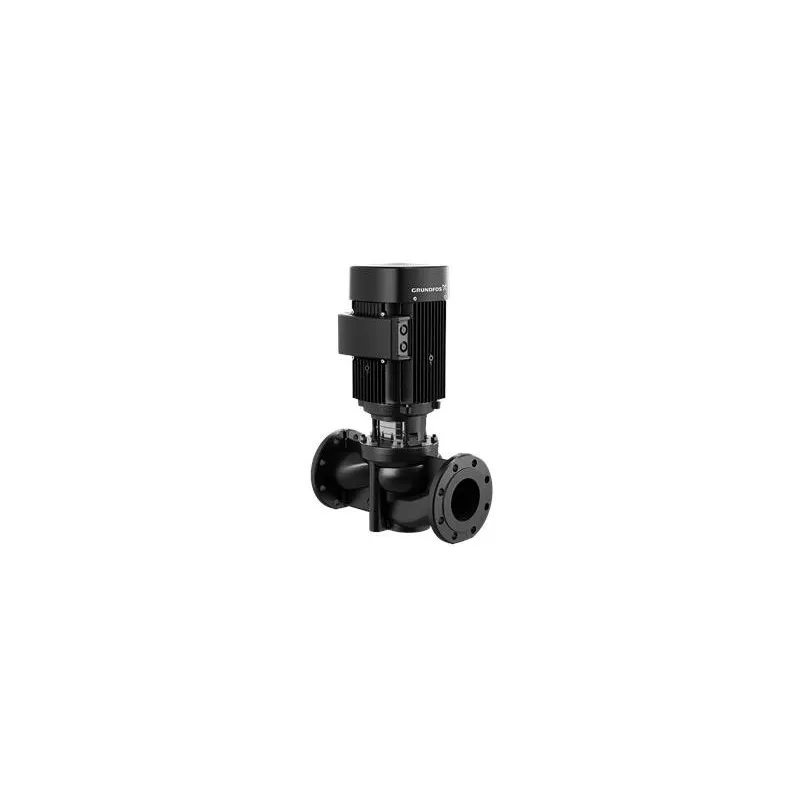

Grundfos pompa monostadio in linea TP 40-120/2 cod. 98957962 TP 40-120/2 A-F-A-BQQE-DW1MONOFASE Adatto a: Aria condizionata - Edifici commerciali Pompa a coclea, monostadio, a presa diretta, con bocca di aspirazione e bocca di scarico in linea di diametro identico. La pompa è dotata di un design a sfilamento superiore, vale a dire la testa della pompa (motore, testa pompa e girante) può essere rimossa per la manutenzione o il servizio con il corpo pompa ancora nella tubazione. La pompa è dotata di una tenuta a soffietti in gomma non bilanciata. La tenuta meccanica è secondo EN 12756. Il collegamento delle tubazioni è tramite flange DIN PN 6/10 (EN 1092-2 e ISO 7005-2). La pompa è dotata di un motore asincrono raffreddato ad aria. TECNICHE Velocità della pompa su cui sono basati i dati 2850 giri/min Portata nominale 11.4 m³/h Prevalenza 7.4 m Prevalenza massima 120 dm Diametro effettivo della girante 86 mm Codice per tenuta albero BQQE Tolleranza della curva ISO9906:2012 3B2 Versione pompa A MATERIALI Corpo pompa Ghisa EN-GJL-250 ASTM class 35 Girante Stainless steel EN 1.4301 AISI 304 Codice materiale A INSTALLAZIONE Limite temperatura ambiente -30 .. 40°C Max pressione di funzionamento 10 bar Max pressione alla temperatura citata 10 bar / 120°C Tipo di collegamento DIN Dimensione attacco DN 40 Pressione nominale della connessione PN 6/10 Interasse 250 mm Dimensione flange per il motore FT85 Codice attacco pompa F LIQUIDO Liquido pompato Acqua Gamma temperatura del liquido -25 .. 120°C Temperatura del liquido durante il funzionamento 20 °C Densità 998.2 kg/m³ DATI ELETTRICI Motore tipo 71C Potenza nominale - P2 0.37 kW Frequenza di rete 50 Hz Tensione nominale 1 x 220-230 V Corrente nominale 2.60-2.50 A Corrente di avvio 280-300 % Cos phi - fattore di potenza 0.95-094 Velocità nominale 2700-2730 giri/min Classe di efficienza IE IE2 Rendimento motore a pieno carico 69.5 % Rendimento motore a 3/4 carico 69.6-67.6 % Rendimento motore a 1/2 carico 59.2-57 % N. di poli 2 Classe di protezione (IEC 34-5) 55 Dust/Jetting Classe di isolamento (IEC 85) F Protezione motore integrata PTO Codice motore 92813902 CONTROLLI Convertitore di frequenza None ALTRO Indice di efficienza minima, MEI ≥ 0.70 Peso netto 23 kg Peso lordo 26.6 kg Volume imballo 0.08 m³ Nazione di origine HU Tariffa convenzione n. 84137051 Grundfos pompa monostadio in linea TP 40-120/2
